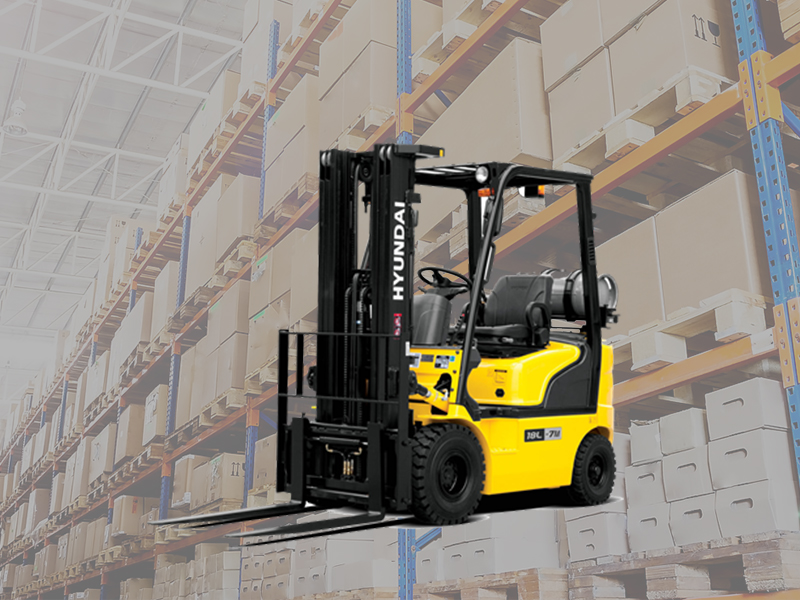

- A qualidade aprovada pelo mercado do motor L4KB garante incomparável performance, durabilidade e valor agregado ao equipamento.
- Forte e eficiente, o motor oferece excelente economia de combustível e torque para um melhor desempenho. (Este motor é certificado pelo EPA/EU Tier-2).
- Acento com suspensão ajustável.
- Painel de instrumentos centralizado.
- Volante com altura ajustável.
- Compartimento do motor facilmente acessível para manutenções mais rápidas e eficientes.
- Fácil troca de componentes, como limpador de ar e bateria.
- Fácil monitoramento dos níveis de óleo do motor, fluido de freio e manutenção das partes elétricas.
| Identificação | |||||||
| 1.1 | Fabricante | HYUNDAI | HYUNDAI | HYUNDAI | |||
| 1.2 | Modelo de fabricação | 15LC-7M | 18LC-7M | 20LC-7M | |||
| 1.3 | Acionamento: elétrico (bateria ou rede elétrica), diesel, gasolina, gás combustível, manual | LP | LP | LP | |||
| 1.4 | Tipo de operação: mão, pedestre, de pé, sentado, seletor | Sentado | Sentado | Sentado | |||
| 1.5 | Capacidade de carga / carga nominal Q kg | 3.000 | 3.500 | 4.000 | |||
| 1.6 | Distância do centro da carga c(in) | 24 | 24 | 24 | |||
| 1.8 | Distância do eixo motriz até a face do garfo x(in) | 15,5 | 15,5 | 15,7 | |||
| 1.9 | Distância entre eixos y(in) | 49,2 | 49,2 | 49,2 | |||
| Pesos | |||||||
| 2.1 | Peso de serviço lb | 6.234,7 | 6,673 | 6,988 | |||
| 2.1 | Carregamento do eixo dianteiro/traseiro com carga | 8.093 / 1.448,4 | 8.913,3/1.618,21 | 9.773,1/1.624,8 | |||
| 2.1 | Carregamento do eixo dianteiro/traseiro, sem carga | 2.425,1/3.809,6 | 2.284/4.389,4 | 2.195,8/4.792,8 | |||
| Roda, chassis | |||||||
| 3.1 | Pneus | Borracha maciça | Borracha maciça | Borracha maciça | |||
| 3.2 | Tamanho dos pneus, frente Φ x | 18x6x12,125 | 18x6x12,125 | 18x7x12,125 | |||
| 3.3 | Tamanho dos pneus, trás Φ x largura | 14x5x10 | 14x5x10 | 14x5x10 | |||
| 3.5 | Número de rodas dianteiras/traseiras(x=rodas motrizes) | x2/2 | x2/2 | x2/2 | |||
| 3.6 | Largura dos pneus dianteiros(in) | 32,6 | 32,6 | 33,9 | |||
| 3.7 | Largura dos pneus traseiros (in) | 33,6 | 33,6 | 33,6 | |||
| Dimensões Básica | |||||||
| 4.1 | Inclinação do carro do mastro / garfo para frente / para trás α / ß | 6/8 | 6/8 | 6/8 | |||
| 4.2 | Altura do mastro mais baixa h1 in | 83,7 | 83,7 | 83,7 | |||
| 4.4 | Elevação livre h2 in | 4,5 | 4,5 | 4,7 | |||
| 4.4 | Altura da elevação h3 in | 130,9 | 130,9 | 131,1 | |||
| 4.5 | Altura do mastro estendido h4 in | 170,6 | 170,6 | 170,6 | |||
| 4.7 | Altura do mastro estendido(cabine) h5 in | 84,4 | 84,4 | 84,4 | |||
| 4.8 | Altura sentado / altura em pé h7 in | 40,9 | 40,9 | 40,9 | |||
| 4.12 | Altura do acoplamento h10 in | 9 | 9 | 9 | |||
| 4.19 | Comprimento total l1 in | 117,8 | 119,2 | 120,35 | |||
| 4.20 | Comprimento até a face dos garfos l2 in | 82,4 | 83,7 | 84,92 | |||
| 4.20 | Largura total b1 in | 38,6 | 38,6 | 40,63 | |||
| 4.22 | Dimensões dos garfos s / e /l in | 1,4 x 3, 9 x 35,4 | 1,4 x 3, 9 x 35,4 | 1,4 x 3, 9 x 35,4 | |||
| 4.23 | Carro suporte dos garfos 2328, classe/tipo A,B | II/A | II/A | III/A | III/A | III/A | |
| 4.24 | Largura do carro suporte dos garfos b12in | 35 | 35 | 35 | |||
| 4.31 | Altura livre do solo à base do mastro carregado m1in | 3,54 | 3,54 | 3,66 | |||
| 4.31 | Altura livre do solo ao centro do eixo m2in | 3,8 | 3,74 | 3,74 | |||
| 4.33 | Largura do corredor para paletes 1000x1200 de largura ast(in) | 137,3 | 138,4 | 139,4 | |||
| 4.33 | Largura do corredor para paletes 800x1200 de comprimento ast(in) | 145,1 | 146,2 | 147,2 | |||
| 4.34 | Raio de giro Wa (in) | 74,5 | 75,6 | 76,4 | |||
| 4.35 | Distância mínima do ponto de articulação b13(in) | 20,8 | 20,8 | 20,8 | |||
| Dados de desempenho | |||||||
| 5.1 | Velocidade de deslocamento, carregado mph | 10,5 | 10,5 | 10,5 | |||
| 5.3 | Velocidade de elevação, carregada / descarregada ft /min | 128/133,9 | 128/133,9 | 128/133,9 | |||
| 5.3 | Velocidade de descida, carregada/descarregada ft / min | 98,4 / 88,6 | 98,4 / 88,6 | 98,4 / 88,6 | |||
| 5.6 | Capacidade da barra de tração, carregada lb | 3.686 | 3.686 | 3.699 | |||
| 5.8 | Desempenho em rampa carregado % | 37,1 | 32,8 | 30,6 | |||
| 5.10 | Tempo de aceleração. Carregado / descarregado (10m) sec | NA | NA | NA | |||
| 5.10 | Freio de serviço | Mecânico / Hidráulico | Mecânico / Hidráulico | Mecânico / Hidráulico | |||
| Motor | |||||||
| 6.1 | Fabricante / tipo do motor | MMC 2,0L | MMC 2,0L | MMC 2,0L | |||
| 6.2 | Potência do motor para ISO1585 PS | 48 | 48 | 48 | |||
| 6.4 | Velocidade nominal 1/min | 2.300 | 2.300 | 2.300 | |||
| 6.5 | Numero de cilindros / Capacidade elétrica anz/cm³ | 3/1.997 | 4/1.997 | 4/1.997 | |||
| Consumo de combustivel ac, para ciclo VDI liter/h | NA | NA | NA | ||||
| Outros detalhes | |||||||
| 8.1 | Tipo de controle motriz | transmissão | Transmissão | transmissão | |||
| 8.1 | Pressão de operação(sistema/anexo) bar | 190/150 | 190/150 | 190/150 | |||
| 8.1 | Volume de óleo ℓ | 30 | 30 | 30 | |||
| 8.1 | Ruído db(A) | 80 | 80 | 80 | |||
Para saber todos os detalhes desse produto, faça o download do catálogo em PDF
