Identificação | ||||||||
1.1 | Fabricante | HYUNDAI | HYUNDAI | HYUNDAI | ||||

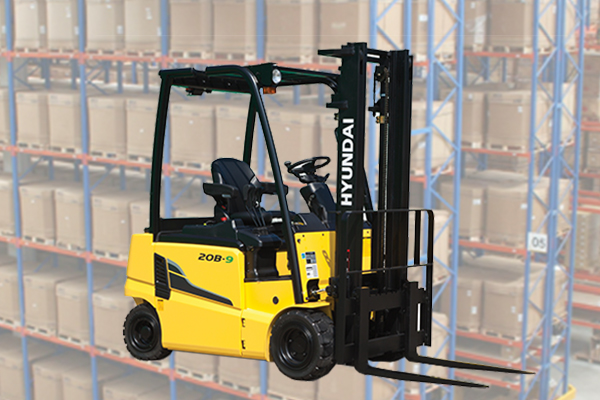

1.2 | Modelo do equipamento | 16B-9 | 18B-9 | 20B-9 | ||||
1.3 | Suprimento de energia | Elétrico | Elétrico | Elétrico | ||||
1.4 | Tipo de controle | Sentado | Sentado | Sentado | ||||
1.5 | Capacidade de carga nominal | Q (kg) | 1,600 | 1,800 | 2,000 | |||
1.6 | Distância do centro de carga | c (mm) | 500 | 500 | 500 | |||
1.8 | Distância do centro do eixo motriz até a face do garfo | x (mm) | 360 | 360 | 365 | |||
1.9 | Distância entre-eixos | y (mm) | 1,335 | 1,440 | 1,440 | |||
Pesos | ||||||||
2.1 | Peso operacional (incluindo bateria) | (kg) | 3,150 | 3,275 | 3,480 | |||
2.3 | Carga por eixo, carregado frente / trás | (kg) | 4,200 /550 | 4,478 /597 | 4,850 /630 | |||
2.4 | Carga por eixo, descarregado frente/trás | (kg) | 1,585/1565 | 1,603/1,672 | 1,650/1,830 | |||
Rodas e Chassi | ||||||||
3.1 | Rodas | Superelástico | Superelástico | Superelástico | ||||
3.2 | Tamanho dos pneus, frente (Ø X Largura) | 18x7-8 | 200 / 50-10 | 200 / 50-10 | ||||
3.3 | Tamanho dos pneus, trás (Ø X Largura) | (mm) | 16x6-8 | 16x6-8 | 16x6-8 | |||
3.5 | Rodas, número frente x trás | 2x /2 | 2x /2 | 2x /2 | ||||
3.7 | Largura da pista, frente | (mm) | 895 | 905 | 905 | |||
3.7 | Largura da pista, trás | (mm) | 880 | 880 | 880 | |||
Dimensões Básicas | ||||||||
4.1 | Inclinação do mastro para frente / trás | a / ß (graus) | 5 / 7 | 5 / 7 | 5 / 7 | |||
4.2 | Altura do mastro abaixado | h1 (mm) | 2,120 | 2,129 | 2,129 | |||
4.3 | Elevação livre | h2 (mm) | 35 | 35 | 40 | |||
4.4 | Altura da inclinação | h3 (mm) | 3,325 | 3,325 | 3,330 | |||
4.5 | Altura do mastro estendido | h4 (mm) | 4,320 | 4,320 | 4,320 | |||
4.7 | Altura da cabine do operador | h6 (mm) | 2,065 | 2,065 | 2,065 | |||
4.8 | Altura do assento | h7 (mm) | 982 | 982 | 982 | |||
4.10 | Altura do acoplamento | h8 (mm) | 250 | 250 | 250 | |||
4.19 | Comprimento total | l1 (mm) | 2,935 | 3,020 | 3,030 | |||
4.20 | Comprimento até a superficie da forquilha | l2 (mm) | 2,035 | 2,120 | 2,130 | |||
4.21 | Largura total | b1 / b2 (mm) | 1,074 | 1,105 | 1,105 | |||
4.22 | Dimensões da forquilha | l/e/s mm | 900x100x35 | 900x100x35 | 900x100x40 | |||
4.23 | Carro da forquilha ISO 2328, classe / tipo A, B | 2A | 2A | 2A | ||||
4.24 | Largura do carrinho da forquilha | b3 (mm) | 1,006 | 1,006 | 1,006 | |||
4.25 | Distancia até o chão, carregada, sob o mastro | m1 (mm) | 85 | 94 | 94 | |||
4.25 | Distancia até o chão, Centro da base das rodas | m2 (mm) | 90 | 90 | 100 | |||
4.26 | Largura do corredor para paletes 1000x1200 transversal | m2 (mm) | 3,352 | 3,427 | 3,447 | |||
4.28 | largura do corredor para paletes 800x1200 longitudinalmente | ast (mm) | 3,495 | 3,575 | 3,595 | |||
4.31 | Raio de giro | ast (mm) | 1,710 | 1,795 | 1,810 | |||
Desempenho | ||||||||
5.1 | Velocidade de deslocamento, descarregado | (km/h) | 16/17 | 16/17 | 16/17 | |||
5.2 | Velocidade de elevação, carregado / descarregado | (mm/s) | 410 / 600 | 410 / 600 | 410 / 600 | |||
5.3 | Velocidade de descida, carregado / descarregado | (mm/s) | 500 / 450 | 500 / 450 | 500 / 450 | |||
5.6 | Capacidade máxima de tração, carregado / descarregado S2 5 min | (kgf) | 15,102/14,759 | 15,190/14,710 | 14,367/14,043 | |||
5.8 | Máxima rampa admissível, carregado / descarregado S2 5 min | (%) | 29.5 | 27.5 | 24.5 | |||
5.9 | Freio de serviço | (s) | Hidráulico | Hidráulico | Hidráulico | |||
Motor | ||||||||
6.1 | Potência do motor de tração S2 60 min | (kW) | 4.7x2 | 4.7x2 | 4.7x2 | |||
6.2 | Classificação do motor da bomba em S3 15% | (kW) | 14.0 | 14.0 | 14.0 | |||
6.3 | Voltagem da bateria, capacidade nominal k5 | V/Ah | 48/510 | 48/585 | 48/585 | |||
6.4 | Peso da bateria | kg | 850 | 1,030 | 1,030 | |||
6.5 | Dimensões da bateria c/l/a | mm | 978/545/636 | 978/630/636 | 978/630/636 | |||
Outros | ||||||||
8.1 | Tipo de acionamento | AC | AC | AC |
