- Excelente capacidade de rampa e sistema anti recuo.
- O Projeto compacto, próprio para operação em corredores estreitos, garante maior eficiência e utilização máxima do espaço.
- Assento com suspensão e ajustável, reduz a fadiga do operador
- Excelente visibilidade, para uma operação segura e eficaz.
- Fácil acesso aos componentes, proporciona uma manutenção rápida e fácil.
- Inclinação da carga nos garfos, 2º para frente e 5º para trás, torna o manuseio da carga mais estável e seguro.
- Opção para câmera nos garfos e proteção para operações em ambientes com baixas temperaturas.
| Identificação | |||||||
| 1.1 | Fabricante | HYUNDAI | |||||

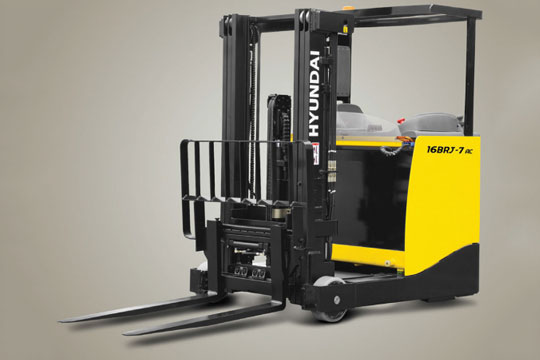

| 1.2 | Modelo do equipamento | 16BRJ-7AC | |||||
| 1.3 | Suprimento de energia | Elétrico | |||||
| 1.4 | Tipo de controle | Sentado | |||||
| 1.5 | Capacidade de carga nominal | Q (kg) | 1600 | ||||
| 1.6 | Distância do centro de carga | c (mm) | 600 | ||||
| 1.8 | Distância do centro do eixo motriz até a face do garfo | x (mm) | 383 | ||||
| 1.9 | Distância entre-eixos | y (mm) | 1406 | ||||
| Pesos | |||||||
| 2.1 | Peso operacional (incluindo bateria) | (kg) | 3048 | ||||
| 2.3 | Carga nos eixos dianteiro e traseiro, sem carga e garfos recuados | (kg) | 1.879 / 1.168 | ||||
| 2.4 | Carga nos eixos dianteiro e traseiro, com carga e garfos estendidos | (kg) | 585 / 4.063 | ||||
| 2.5 | Carga nos eixos dianteiro e traseiro, com carga e garfos recuados | (kg) | 1.641 / 3.006 | ||||
| Rodas e Chassi | |||||||
| 3.1 | Rodas | Poliuretano | |||||
| 3.2 | Dimensões da roda de tração (Ø X Largura) | (mm) | 305 X 140 | ||||
| 3.3 | Dimensões das rodas de carga (Ø X Largura) | (mm) | 285 X 100 | ||||
| 3.5 | Número de rodas, tração / carga (x = tração) | 1x / 2 | |||||
| 3.7 | Distância entre centros das rodas de carga | b11 (mm) | 1149 | ||||
| Dimensões Básicas | |||||||
| 4.1 | Inclinação do mastro para frente / trás | a / ß (graus) | 2 / 5 | ||||
| 4.2 | Altura do mastro abaixado | h1 (mm) | 2362 | ||||
| 4.3 | Elevação livre | h2 (mm) | 1739 | ||||
| 4.4 | Altura máxima dos garfos | h3 (mm) | 5306 | ||||
| 4.5 | Altura do mastro elevado | h4 (mm) | 5812 | ||||
| 4.7 | Altura da cabine do operador | h6 (mm) | 2120 | ||||
| 4.8 | Altura do assento | h7 (mm) | 952 | ||||
| 4.10 | Altura do solo à patola | h8 (mm) | 253 | ||||
| 4.19 | Comprimento total | l1 (mm) | 2192 | ||||
| 4.20 | Comprimento até a face dos garfos (mastro recuado) | l2 (mm) | 1292 | ||||
| 4.21 | Largura total | b1 / b2 (mm) | 1.279 / 1.270 | ||||
| 4.22 | Dimensões dos garfos | s / e / l (mm) | 40 / 100 / 1.200 | ||||
| 4.23 | Carro suporte dos garfos ISO 2328, classe / tipo A, B | 2B | |||||
| 4.24 | Largura do carro suporte dos garfos | b3 (mm) | 948 | ||||
| 4.25 | Abertura máxima dos garfos | b5 (mm) | 729 | ||||
| 4.26 | Distância entre patolas | b4 (mm) | 952 | ||||
| 4.28 | Curso do mastro | l4 (mm) | 578 | ||||
| 4.31 | Altura livre do solo à base do mastro carregado | m1 (mm) | 105 | ||||
| 4.32 | Altura livre do solo à patola do equipamento | m2 (mm) | 75 | ||||
| 4.33 | Largura do corredor para palete de 1.000 X 1.200 transversalmente | Ast (mm) | 2736 | ||||
| 4.34 | Largura do corredor para palete de 800 X 1.200 longitudinalmente | Ast (mm) | 2785 | ||||
| 4.35 | Raio de giro | Wa (mm) | 1675 | ||||
| 4.37 | Comprimento até a face das patolas | l7 (mm) | 1860 | ||||
| Desempenho | |||||||
| 5.1 | Velocidade de deslocamento, descarregado | (km/h) | 14 | ||||
| 5.2 | Velocidade de elevação, carregado / descarregado | (mm/s) | 370 / 580 | ||||
| 5.3 | Velocidade de descida, carregado / descarregado | (mm/s) | 500 / 450 | ||||
| 5.6 | Capacidade máxima de tração, carregado / descarregado S2 5 min | (kgf) | 588 / 624 | ||||
| 5.8 | Máxima rampa admissível, carregado / descarregado S2 5 min | (%) | 12 / 18 | ||||
| 5.9 | Tempo de aceleração, carregado / descarregado (10 m) | (s) | 5,1 | ||||
| 5.10 | Freio de serviço | Elétrico | |||||
| Motor | |||||||
| 6.1 | Potência do motor de tração S2 60 min | (kW) | 6,8 | ||||
| 6.2 | Potência do motor de elevação à S2 5 min | (kW) | 15,8 | ||||
| 6.3 | Bateria conforme norma DIN 43531/35/36 A, B, C | DIN 43531 | |||||
| 6.4 | Tensão da bateria, capacidade nominal K5 | (V / Ah) | 48 / 420 | ||||
| 6.5 | Peso da bateria (mínimo) | (kg) | 750 | ||||
| Dimensões do compartimento de bateria (compr. X larg. X alt.) | (mm) | 1.223 X 283 X 787 | |||||
| Outros | |||||||
| 8.1 | Controle da direção | AC Mosfet | |||||
| 8.2 | Pressão de operação | (bar) | 190 | ||||
| 8.3 | Fluxo de óleo | (l/min) | 25 | ||||
Para saber todos os detalhes desse produto, faça o download do catálogo em PDF
