- Motor GM 4.3L de 6 cilindros com potência de 70 kW.
- Sistema de freio a disco banhado em óleo.
- Inclinação do mastro de 15° para frente e 10° para trás.
- Excelente visibilidade ao operador permite uma movimentação segura e eficaz.
- A potência do motor proporciona ao equipamento aceleração mais rápida, melhor desempenho em rampa e velocidade maior seja qual for a inclinação.
- Banco com suspensão e ajustável, proporciona ao operador mais conforto.
- A Fácil verificação dos níveis de lubrificante e fluido de freio permite ao operador inspeções diárias mais rápidas.
| Identificação | ||||
| 1.1 | Fabricante | HYUNDAI | ||

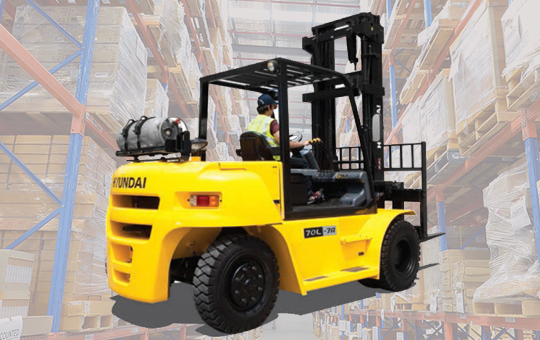

| 1.2 | Modelo do equipamento | 70L-7A | ||
| 1.3 | Suprimento de energia | GLP | ||
| 1.4 | Tipo de controle | Sentado | ||
| 1.5 | Capacidade de carga nominal | Q (kg) | 7000 | |
| 1.6 | Distância do centro de carga | c (mm) | 600 | |
| 1.8 | Distância do centro do eixo motriz até a face do garfo | x (mm) | 615 | |
| 1.9 | Distância entre-eixos | y (mm) | 2300 | |
| Pesos | ||||
| 2.1 | Peso operacional | (kg) | 9430 | |
| 2.2 | Carga nos eixos dianteiro e traseiro, com carga | (kg) | 14.564 / 1.866 | |
| 2.3 | Carga nos eixos dianteiro e traseiro, sem carga | (kg) | 3.867 / 6.564 | |
| Rodas e Chassi | ||||
| 3.1 | Pneus | Pneumáticos | ||
| 3.2 | Dimensões dos pneus dianteiros | 8.25 - 15 -14 | ||
| 3.3 | Dimensões dos pneus traseiros | 8.25 - 15 - 14 | ||
| 3.5 | Número de rodas, dianteira/traseira (x=tração) | 4x/2 | ||
| 3.6 | Distância entre centros das rodas dianteiras | b10 (mm) | 1.578 | |
| 3.7 | Distância entre centros das rodas traseiras | b11 (mm) | 1.604 | |
| Dimensões Básicas | ||||
| 4.1 | Inclinação do mastro para frente/trás | a/ß (graus) | 15 / 10 | |
| 4.2 | Altura do mastro abaixado | h1 (mm) | 2.515 | |
| 4.3 | Elevação livre | h2 (mm) | 140 | |
| 4.4 | Altura máxima dos garfos | h3 (mm) | 3.030 | |
| 4.5 | Altura do mastro elevado | h4 (mm) | 4.320 | |
| 4.7 | Altura da cabine do operador | h5 (mm) | 2.500 | |
| 4.8 | Altura do assento | h7 (mm) | 1.395 | |
| 4.12 | Altura do acoplamento para reboque | h10 (mm) | 425 | |
| 4.19 | Comprimento total | l1 (mm) | 4.820 | |
| 4.20 | Comprimento até a face dos garfos | l2 (mm) | 3.620 | |
| 4.21 | Largura total | b1 (mm) | 2.087 | |
| 4.22 | Dimensões dos garfos | s X e X l (mm) | 65x150x200 | |
| 4.23 | Carro suporte dos garfos ISO 2328, classe / tipo A, B | IV | ||
| 4.24 | Largura do carro suporte dos garfos | b2 (mm) | 2.068 | |
| 4.31 | Altura livre do solo à base do mastro carregado | m1 (mm) | 195 | |
| 4.32 | Altura livre do solo ao centro do eixo | m2 (mm) | 220 | |
| 4.33 | Largura do corredor para palete de 1.000 X 1.200 transversalmente | Ast (mm) | 5.185 | |
| 4.34 | Largura do corredor para palete de 800 X 1.200 longitudinalmente | Ast (mm) | 5.385 | |
| 4.35 | Raio de giro | Wa (mm) | 3.370 | |
| 4.36 | Distância mínima do ponto de articulação | b13 (mm) | 1.224 | |
| Desempenho | ||||
| 5.1 | Velocidade de deslocamento, carregado / descarregado | (km/h) | 22.4 | |
| 5.2 | Velocidade de elevação, carregado / descarregado | (mm/s) | 0,42 / 0,42 | |
| 5.3 | Velocidade de descida, carregado / descarregado | (mm/s) | 0,50 / 0,45 | |
| 5.5 | Capacidade de tração, carregado | (kg) | 6.861 | |
| 5.7 | Desempenho em rampa, carregado / descarregado | (%) | 40,6 | |
| 5.10 | Freio de serviço | Mecânico / Hidráulico | ||
| Motor | ||||
| 6.1 | Fabricante / Tipo | GM 4.3L L | ||
| 6.2 | Potência do motor conforme Norma ISO 1585 | (kW) | 70 | |
| 6.3 | Rotação nominal | (1/min) | 2300 | |
| 6.4 | Número de cilindros / cilindrada | (cm3) | 6 / 4.294 | |
| Outros | ||||
| 8.2 | Pressão de operação | (bar) | 185 | |
| 8.3 | Volume de óleo | (l) | 94 | |
| 8.4 | Nível de ruído | dB (A) | 82 | |
